敏感度

6E-15 Tesla
1米時5μA(33kHz)

動態范圍

140dBrms/√Hz

選擇性

120dB/Hz

深度測量精度

± 3%

定位準確度

深度的±5%

有源定位過濾器帶寬

±3Hz,0<1kHz
±10Hz,≥1kHz

啟動時間

小于1秒

最大深度讀數

公制： ??電纜/管道：30m? 探頭：19.5m
英制： ??電纜/管道：98'? 探頭：64'

有源定位模式

?峰值
?峰值+?（選擇峰值和導向或峰值和谷值組合）
?導向
?谷值

增益控制

導向模式： 自動
其他模式： 用“+” 或“-” 進行手動增益，一鍵回到中心（滿刻度的50%）

有源定位頻率

8頻率：
512Hz、640Hz、8kHz、33kHz、65kHz、83kHz、131kHz及200kHz

探頭頻率

4頻率：
512Hz、640Hz、8kHz及33kHz

故障查找

8KFF
用配套的A字架和兼容發射機將管道和電纜上的絕緣護套故障定位至10cm/4"精度

無源定位模式

電源、無線電和CPS（陰極保護系統）

PowerFilters?功能

關閉雷迪的敏感電源模式，定位在5個單獨的電源諧波頻率中的任何一個。

顯示的信息

?信號強度-動態條形圖和數字值
?模式指示（峰值、谷值、導向、峰值+，可選擇導向箭頭或谷值箭頭）
?管線或探頭定位類型
?比例向左/向右指示
?羅盤：360°全角線路方向指示器
?使用的附件指示
?附件專用自定義屏
?同步深度和電流讀數（管線位置）
?深度讀數（探頭位置）
?增益電平（單位：dB）
?選擇的頻率
?電池狀態
?揚聲器音量
?工作頻率
?配置菜單和子菜單
?軟件版本
?最后校準日期
?故障查找模式指示器
?StrikeAlert?警告
?過載警告
?擺動警告

聲頻輸出音調

音量：
Vol0、Vol1、Vol2、Vol3、Vol4和Vol5
聲頻音調：
低和高
菜單導航的音頻反饋
StrikeAlert 音頻警告
擺動音頻警告
電源/無線電模式：
來自檢測的電磁信號的真實聲音?
峰值/峰值+模式：
合成音頻音調與信號強度成比例
導向模式：
定位儀位于目標左側時為連續音調，位于目標右側時為間歇音調
谷值模式：
合成音頻音調與信號強度成比例。目標左側時為低音，目標右側時為高音

附件的定位功能

定位儀夾鉗： 用于通過信號強度讀數識別線束或機柜中的單根目標電纜
聽診器： 用于通過信號強度讀數識別線束或密閉空間（如機柜）中的單根目標電纜
請參考第12節：兼容附件，查看定位儀附件的完整列表

StrikeAlert?

當檢測到電纜或管道深度小于12"/30cm時，會發出聲音和視覺警告。
在有源和無源定位模式下運行。

觸覺振動

在StrikeAlert、擺動和過載警告激活時處理振動。

擺動警告

當用戶過分擺動定位儀時會發出聲音和視覺警告。

動態過載保護

40dB，自動
?自動管理系統增益，以補償強信號，例如來自主電源或變電站的信號，從而實現精確定位

同步深度和當前讀數

公用設施深度和定位信號電流同時顯示，為操作人員提供更多信息，幫助他們跟蹤目標公用設施

故障查找

用Tx-5和Tx-10發射機應用“故障查找”，然后用附件A字架檢測并探明絕緣故障
故障查找精度：

公制： ? 100mm
英制： ? 4"

峰值+模式

使用精確的峰值條形圖，并添加比例導向箭頭以加快定位，或添加谷值箭頭來檢查失真情況

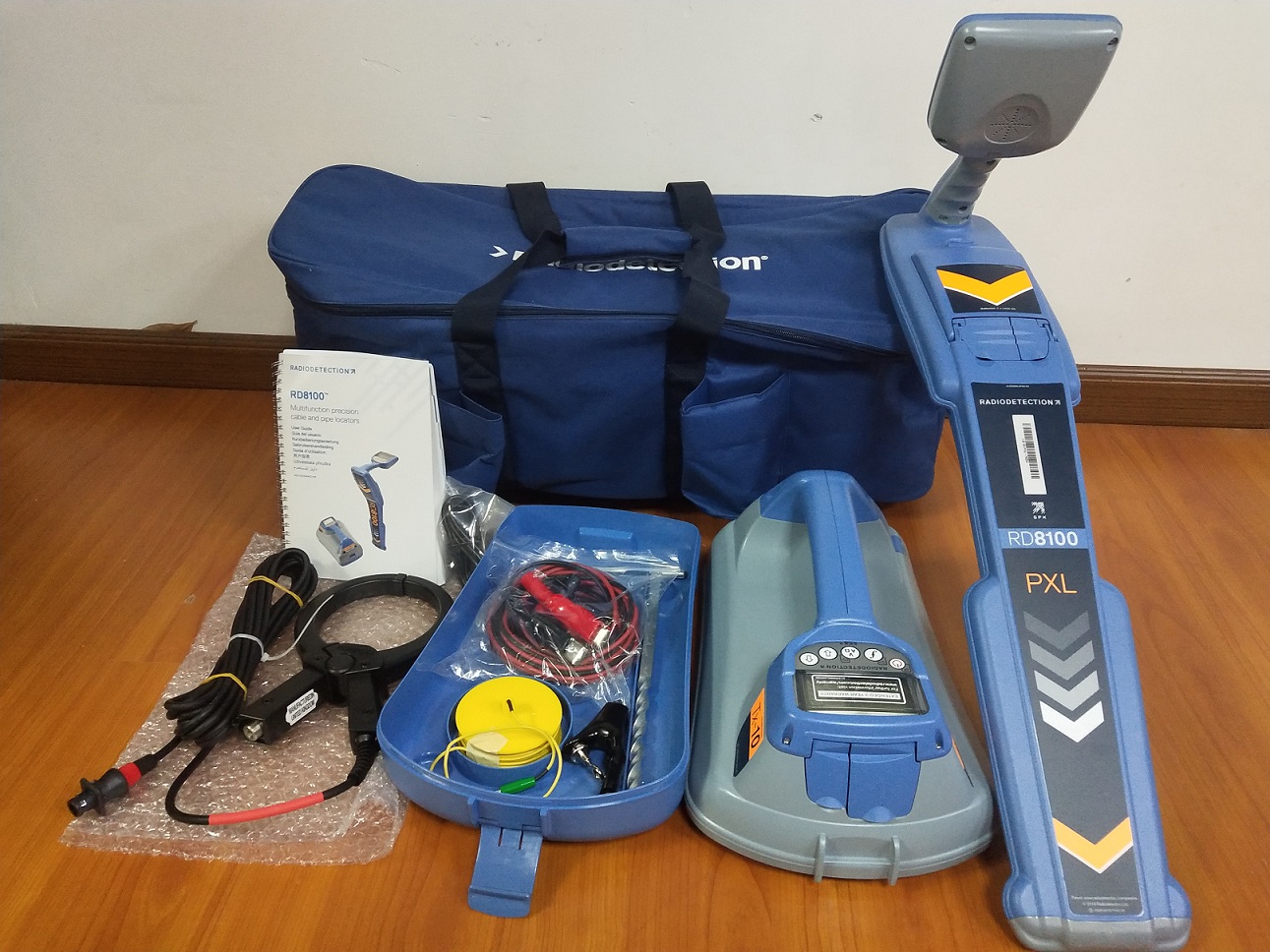

序號

標準配置

單位

數量

備注

1

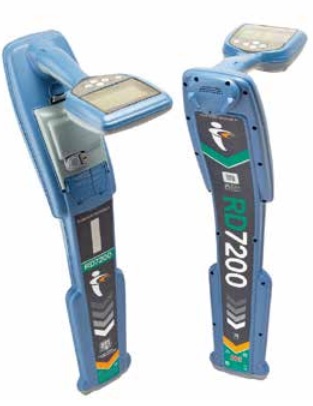

接收機

臺

1

RD7200

2

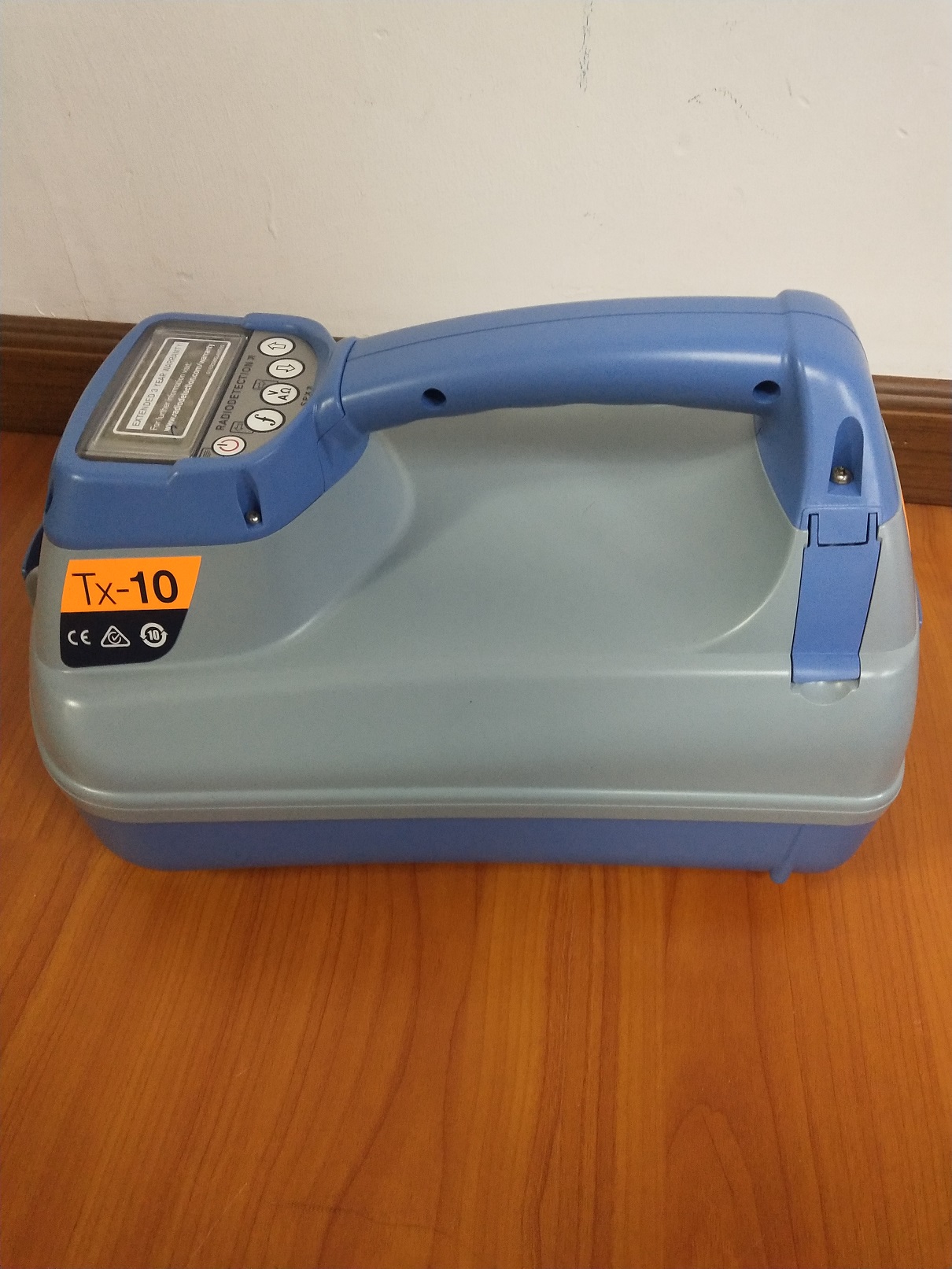

發射機

臺

1

TX10

3

延長線

根

1

黃色

4

直聯線

根

1

紅黑

5

地釬

根

1

6

磁鐵

個

1

7

標準信號夾鉗

把

1

4英寸

8

操作手冊

份

1

中英文

9

鋰電池

套

2

發射機和接收機各一套,國產

10

儀器包

個

1
