產品介紹
PDS-LV面波儀使用無線取代傳統的有線面波測試儀，配合高速數據采集系統和專用電源高度集成的電子測試系統及全中文Windows的數據采集分析軟件。有效的提高了工作效率，減少了勞動強度及布線的繁瑣?？蓮V泛用于面波測試，淺層地震，地脈動卓越周期測試，剪切波波速測試等。是目前國內最為實用方便的產品。
應用范圍
面波測試
剪切波測試
地脈動測試
淺層地震反射法勘探
淺層地震折射法勘探
滿足規程
多道瞬態面波勘查技術規程--------------JGJ-T143-2004
地基動力特性測試規范-------------------GB/T50269-97
水利水電工程物探規程--------------- SL326-2005
技術參數
采樣間隔 | 5 μs ～ 50 ms（并行采集） |
采集道數 | 12、24道（可擴展） |
道間串音抑制 | 126dB |
A/D 轉換器 | 24位 |
瞬時動態范圍 | ＞ 120 dB |
全諧波畸變 | ≤ 0.0008 % |
共模抑制 | ＞ 120 dB |
增益精度 | ＜ 1 % |
時間精度 | ＜ 5 ppm（所有道之間） |
無線傳輸距離 | ≥100米 |
電源電壓 | 9～18 V |
記錄長度 | 0.5KB、1KB、2KB、4KB、8KB/道 |
輸入電壓 | 2 Vpp |
內置測試 | 觸發、儀器噪聲、掃描信號傳輸、環境噪聲監測 |
濾波 | 模擬低通濾波，數字高低通濾波 |
功耗 | ＜ 5 W |
主機重 量 | ＜ 2 Kg |

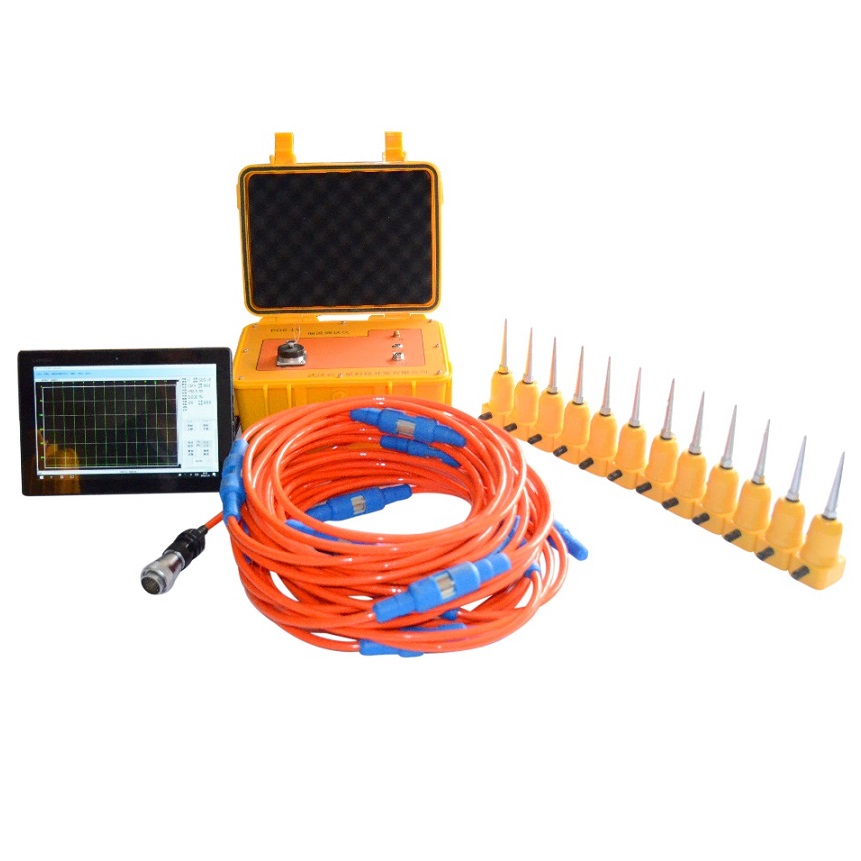

配置清單
序號 | 名稱 | 數量 |
1 | 主機 | 1臺 |
2 | 地震電纜（60M） | 1根 |
3 | 電源充電器 | 1個 |
4 | 觸發探頭(1.5m,4.5Hz) | 12個 |
5 | 觸發開關（3m） | 2個 |
6 | 配件箱 | 1個 |
7 | 分析軟件說明書 | 1本 |
8 | 面波處理軟件加密狗 | 1個 |
9 | 分析軟件（光盤） | 1個 |
