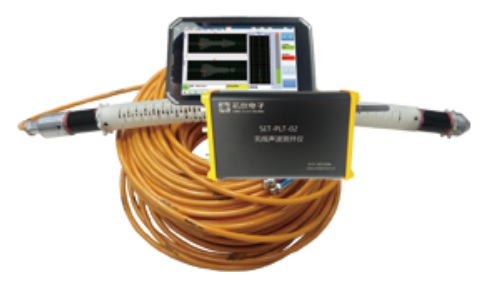

產品介紹
應用范圍
◆ 地質巖石、巖心等巖樣波速測試
◆ 地層孔中巖石波速測試與巖性勘查
◆ 土木工程(隧道/水庫/房基)前期地質勘查
◆ 油氣、煤層礦產地質勘查
依據標準
1. 巖土工程勘查規范 —————— GB50021-2001
2. 水利水電工程物探規程 ———— SL326-2005
3. 超聲法檢測混凝土缺陷技術規程 — CECS 21-2000
4. 港口巖 土工程勘查規范 ———— JTS133-1-2010
5. 高層建筑巖土工程勘查規范 ————— JGJ72-2004
性能特點
◆ 獨立WIFI無線數據傳輸
◆ 最高40 MHz采樣頻率，63 K采樣長度
◆ 信號濾波分析，首波智能精準識別
◆ 三防平板電腦，操作更便捷
性能參數
操作系統 | Windows | 聲時精度 | 0.025 μs |
通道數量 | 1發射2接收 | 靈 敏 度 | ≤ 10 μV |
供電模式 | 內置3.8Ah鋰電 | 采樣頻率 | 200 KHz ~ 40 MHz |
測試精度 | 幅度優于0.1% | 放大增益 | 0 ~ 42dB可調 |
測試方式 | 手動/自動 | 探頭尺寸 | Φ45 × 820 mm |
輸入信號 | 壓電信號 | 發射主頻 | 50 KHz ± 5 KHz |
發射電壓 | 1000/500/200 V | 電纜線長 | 100/150/200/300 m |
發射脈寬 | 5 ~ 80 μs可調 | 電纜抗拉 | 120 Kg |
采樣長度 | 1 ~ 63 K可調 | 工作溫度 | －10 ~ 50 °C |

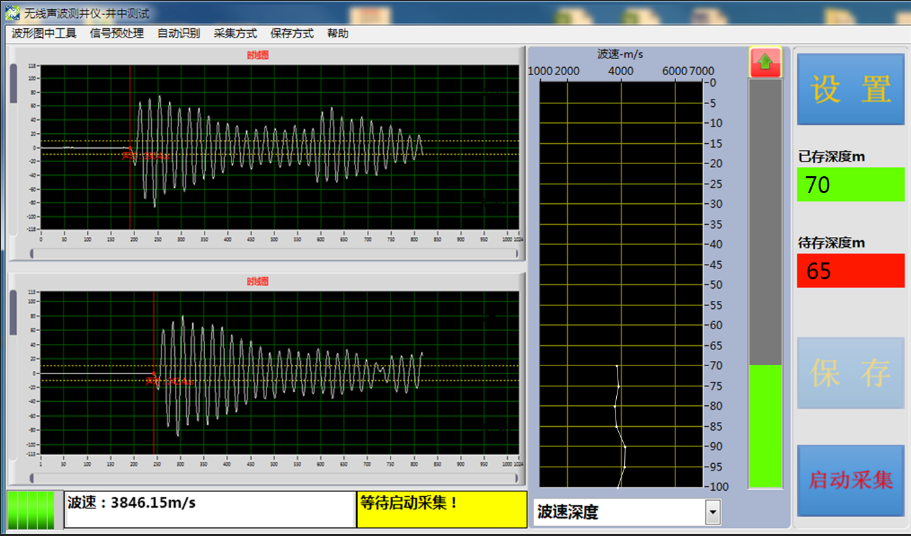

采集軟件界面

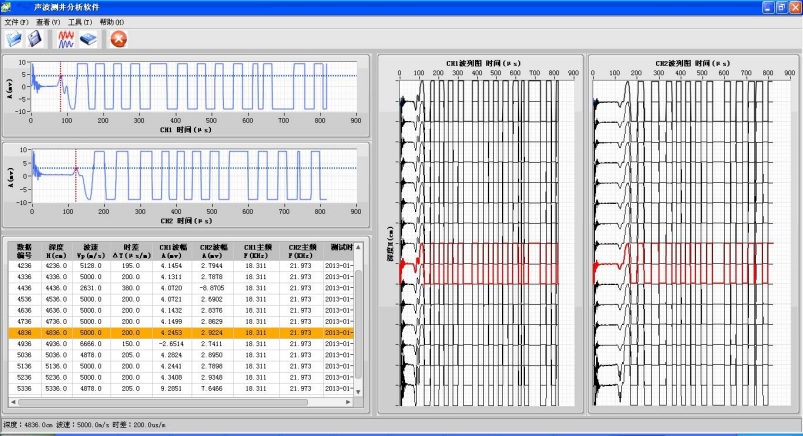

分析軟件界面
標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 測試主機 | 1臺 |
|
2 | 一發雙收單孔換能器 | 1套 | 單孔縱波波速測試,電纜100米 |

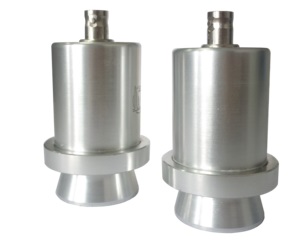

3 | 平面換能器 | 1對 | 縱波探頭 |
4 | 移動PC | 1臺 |
|
5 | 信號線 | 2根 |
|
6 | 充電器 | 1套 |
|
7 | U盤 | 1個 | 包含分析軟件 |
8 | 儀器箱 | 1個 |
|
9 | 合格證、使用說明書 | 各1份 |
|
